車銑復合的定義、工藝、優點介紹
一、車銑復合機床與普通機床對比的優勢分析
| 優勢維度 | 車銑復合機床表現 | 對普通機床的超越 |
| 精度與質量 | 按照預定程序自動加工，消除人為失誤誤差；本身剛度高、精度好且保持性佳；可利用軟件進行誤差補償和校正。 | 普通機床依賴操作者技能，易出現人為誤差，精度受操作者水平和機床本身精度限制，難以進行軟件誤差補償，零件加工質量穩定性較差。 |
| 適應性與靈活性 | 采用數控加工程序控制，改變加工零件時只需更改程序，就能實現新零件自動化加工，適應產品更新?lián)Q代，解決多品種、單件小批量生產自動化問題，滿足復雜形狀和型面零件加工需求。 | 普通機床調整加工零件時，需重新手動設置機床參數、更換刀具和夾具等，操作繁瑣，難以快速適應產品更新，對于復雜形狀和型面零件加工能力有限。 |
| 生產效率 | 進給運動和多數主運動無級調速且范圍大，可合理選擇切削和進給速度；能在線檢測，減少停機時間；可自動換刀、交換工作臺，減少換刀時間；加工時可裝卸工件，一次裝夾實現多面多工序加工，減少輔助時間；工序集中，減少零件周轉時間。一般零件生產效率高出3 - 4倍，復雜零件提高十幾倍甚至幾十倍。 | 普通機床調速不便，切削參數選擇受限；無法在線檢測，需停機測量；換刀、裝卸工件等操作需人工完成，輔助時間長；工序分散，零件周轉頻繁，生產效率較低。 |
| 現代化生產與管理 | 方便精確計算零件加工時間和生產加工費用，利于科學和信息化管理；是DNC、FMS、CIMS等先進制造系統的基礎，便于制造系統集成。 | 普通機床難以精確計算加工時間和費用，生產管理多依賴經驗，不利于科學和信息化管理；難以與先進制造系統集成。 |
| 使用與維護要求 | 綜合多學科、新技術，價格高，一次性投資大，操作和維護要求高，使用者與維修人員需較高專業素質。 | 普通機床技術相對單一，價格較低，操作和維護相對簡單，對人員專業素質要求較低。 |
| 勞動強度與條件 | 操作者一般只需裝卸零件、更換刀具、利用操作面板控制自動加工，勞動強度低，勞動條件好。 | 普通機床操作者需進行大量繁雜重復性手工操作，勞動強度大，勞動條件相對較差。 |
二、旨恒機床綠色技術核心特點??
| 類別 | 核心優勢 | 具體描述 |
|---|---|---|
| ??綠色理念?? | ??節能減排，降本增效?? | 自2006年起致力于將電主軸應用于車床，實現綠色制造，積累了大量經驗和技術。 |
| ??能效等級?? | ??超高能效?? | 優化的繞阻設計和冷卻結構，能耗高于IEC60034-30的IE3效率等級（GB18613-2010的2級能效的等級）。 |
| ??零傳動?? | ??消除振動與誤差?? | 清除皮帶和帶輪產生的振動，消除銑削中因皮帶熱脹冷縮造成的誤差。 |
| ??溫控技術?? | ??恒溫高速?? | 恒溫技術確保高速高效運行；定轉子內部冷卻流道設計實現溫度精密控制。 |
| ??設計靈活性?? | ??高效設計?? | 定轉子靈活性高，采用優化的繞阻設計。 |
| ??運行精度?? | ??高平衡精度?? | 經過兩次動平衡，平衡精度等級達到0.5 g.mm。 |
| ??能耗透明?? | ??部件高效?? | 水泵、軸機等采用IE3級以上能效標準。 |
| ??潤滑方式?? | ??維護簡便環保?? | 傳動部分使用油脂潤滑，替代油潤滑。 |
| ??綜合效益?? | ??綠色高效節能?? | 電主軸應用最終實現綠色、高效、節能的綜合效益。 |

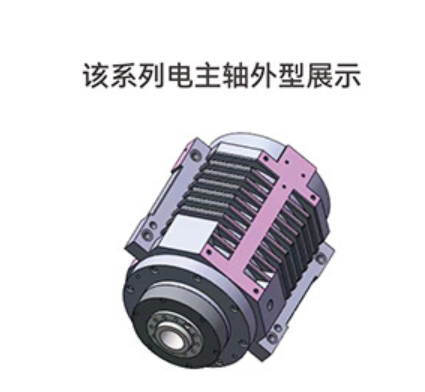

三、電主軸性能特點與關鍵指標??
特點類別
性能指標
詳細說明
??運行性能??
??消除誤差??
聯動時消除皮帶傳動帶來的振動、熱脹冷縮誤差和緩沖造成的分度誤差。
??分度精度??
??0.003°??
主軸定位分度時間在1秒內，分度精度高達0.003度。
??經濟效益??
??省電30%??
在同等條件下，相比傳統機械主軸，可節省30%的電力并節省人力。
??加工質量??
??超高表面光潔度??
加工有色金屬表面粗糙度可達RA0.4，非有色金屬可達RA0.8，可實現“以車代磨”。
??聯動穩定性??
??低速大扭矩，恒溫穩定??
低速運行平穩（0.5轉不抖動），具備低速大扭矩和高速大功率特性；恒溫技術確保長期工作性能穩定。
??關鍵數據??
??溫升 <15℃??
采用恒溫技術，電主軸工作時溫升不超過15攝氏度。
??關鍵數據??
??低速 0.5轉不抖動??
低速大扭矩，高速大功率
??關鍵數據??
??分度精度 0.003°??
主軸可任意分度，精度達到0.003度。
??關鍵數據??
??省電 30%??
同等條件下，節能效果良好，省電30%。
| 特點類別 | 性能指標 | 詳細說明 |
|---|---|---|
| ??運行性能?? | ??消除誤差?? | 聯動時消除皮帶傳動帶來的振動、熱脹冷縮誤差和緩沖造成的分度誤差。 |
| ??分度精度?? | ??0.003°?? | 主軸定位分度時間在1秒內，分度精度高達0.003度。 |
| ??經濟效益?? | ??省電30%?? | 在同等條件下，相比傳統機械主軸，可節省30%的電力并節省人力。 |
| ??加工質量?? | ??超高表面光潔度?? | 加工有色金屬表面粗糙度可達RA0.4，非有色金屬可達RA0.8，可實現“以車代磨”。 |
| ??聯動穩定性?? | ??低速大扭矩，恒溫穩定?? | 低速運行平穩（0.5轉不抖動），具備低速大扭矩和高速大功率特性；恒溫技術確保長期工作性能穩定。 |
| ??關鍵數據?? | ??溫升 <15℃?? | 采用恒溫技術，電主軸工作時溫升不超過15攝氏度。 |
| ??關鍵數據?? | ??低速 0.5轉不抖動?? | 低速大扭矩，高速大功率 |
| ??關鍵數據?? | ??分度精度 0.003°?? | 主軸可任意分度，精度達到0.003度。 |
| ??關鍵數據?? | ??省電 30%?? | 同等條件下，節能效果良好，省電30%。 |
|
|
五、CLZ-M40G/D/DY系列核心特點與優勢??
| ??類別?? | ??具體描述?? |
|---|---|
| ??產品定位?? | 追求簡單和高性能的CNC電主軸車床及車銑復合機床（覆蓋車床、車銑復合機型）。 |
| ??核心部件?? | 搭載旨恒自主研發的電主軸，所有電主軸部件自主生產，確保技術可控性與品質一致性。 |
| ??結構設計?? | 采用平軌設計，占地面積小，在有限空間內實現高生產效率。 |
| ??C軸性能?? | C軸可任意分度；低速運行平穩（0.5轉不抖動）；溫升低（≤15°C）；節能省電（較常規設計省電30%）。 |
| ??加工能力?? | 適合高精度、高光潔度、尺寸要求高的復雜零件加工。 |
| ??操作與設計?? | 基于人機工學設計，追求高操作性，以操作人員為本優化使用體驗。 |
| ??制造工藝?? | 所有電主軸部件在恒溫環境內制造，內置設計，結構科學緊湊；實現高效率、低振動，支持高速切削和精密切削；主軸高速運行平穩，加減速時間短，低速運行不抖動，且具備大扭矩輸出能力。 |
| ??精度表現（旨恒標準）?? | - 主軸端部徑向跳動：0.002mm |
| ??電主軸參數（7.5kW）?? | - 主軸最高轉速：4500 r/min |
六、CLZ-M40G/D/DY系列技術參數表（關鍵配置對比）??
| ??配置類別?? | ??項目?? | ??單位?? | ??CLZ-M40G-300?? | ??CLZ-M40G-500?? | ??CLZ-M40D-270?? | ??CLZ-M40D-500?? | ??CLZ-M40DY-500?? |
|---|---|---|---|---|---|---|---|
| ??基礎參數?? | 床身上最大回轉直徑 | mm | Φ450 | Φ450 | Φ450 | Φ450 | Φ450 |
| 最大車削直徑 | mm | Φ250 | Φ250 | Φ250 | Φ250 | Φ250 | |
| ??電主軸?? | 電主軸功率 | kw | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 |
| 主軸轉速范圍 | r/min | 0-4000 | 0-4000 | 0-4000 | 0-4000 | 0-4000 | |
| 主軸通孔直徑 | mm | Φ56 | Φ56 | Φ56 | Φ56 | Φ56 | |
| 拉管孔徑 | mm | Φ46 | Φ46 | Φ46 | Φ46 | Φ46 | |
| 主軸端部形式 | / | A2-5 | A2-5 | A2-5 | A2-5 | A2-5 | |
| ??卡盤與夾緊?? | 簡夾尺寸（二選一） | mm | Φ56 | Φ56 | Φ56 | Φ56 | Φ56 |
| 卡盤尺寸（二選一） | Inch | 6 | 6 | 6 | 6 | 6 | |
| 卡盤形式 | / | 中空 | 中空 | 中空 | 中空 | 中空 | |
| 油缸規格 | / | 646# | 646# | 646# | 646# | 646# | |
| ??行程與移動?? | X軸行程 | mm | 180 | 180 | 170 | 170 | 170 |
| Z軸行程 | mm | 320 | 600 | 270 | 550 | 510 | |
| Y軸行程 | mm | / | / | / | / | ±50 | |
| X軸快速移動 | m/min | 24 | 24 | 24 | 24 | 24 | |
| Z軸快速移動 | m/min | 24 | 24 | 24 | 24 | 24 | |
| Y軸快速移動 | m/min | / | / | / | / | 15 | |
| ??刀架與動力?? | 刀架形式 | / | 八工位液壓刀塔 | 八工位液壓刀塔 | 12工位動力刀塔 | 12工位動力刀塔 | 12工位動力刀塔帶Y軸 |
| 刀具尺寸 | mm | 25X25 | 25X25 | 25X25 | 25X25 | 25X25 | |
| ??尾座?? | 尾座形式 | / | 液壓 | 液壓 | 液壓 | 液壓 | 液壓 |
| 尾座套筒錐度 | / | 莫氏4號 | 莫氏4號 | 莫氏4號 | 莫氏4號 | 莫氏4號 | |
| ??設備尺寸與重量?? | 機床尺寸（LWH） | mm | 1950×1562×1790 | 2190×1562×1790 | 1950×1562×1790 | 2190×1562×1790 | 2190×1562×1790 |
| 機床重量（約） | kg | 2800 | 3000 | 2800 | 3000 | 3150 | |
| ??其他?? | 排屑形式 | / | 后排 | 后/側排 | 后排 | 側排 | 后/側排 |
